Gantt-Diagramm

Was ist ein Gantt-Diagramm?

Ein Gantt-Diagramm (auch als Balkenplan bekannt) ist ein Projektmanagement-Werkzeug, das die zeitliche Abfolge von Aktivitäten in einem Projekt grafisch darstellt. Es wurde nach dem Unternehmensberater Henry L. Gantt (1861-1919) benannt und bietet eine klare visuelle Darstellung der Projektzeitplanung. Die einzelnen Projektaktivitäten werden durch Balken dargestellt, deren Länge die Dauer der jeweiligen Aufgabe angibt, und sie sind entlang einer Zeitachse angeordnet.

Merkmale eines Gantt-Diagramms:

  • Balken zur Darstellung von Aktivitäten: Jede Aktivität wird als Balken auf einer Zeitachse dargestellt, wobei die Länge des Balkens die Dauer der Aktivität widerspiegelt.
  • Zeitleiste: Die horizontale Achse zeigt die Zeit in Tagen, Wochen, Monaten oder Jahren an, je nach dem Umfang des Projekts und der Detailgenauigkeit.
  • Aktivitäten: Auf der vertikalen Achse werden die Projektaktivitäten oder Meilensteine aufgelistet, die nacheinander oder parallel ausgeführt werden.
  • Meilensteine und Abhängigkeiten: Das Diagramm zeigt auch wichtige Meilensteine des Projekts und kann die zeitlichen Beziehungen zwischen den einzelnen Aktivitäten, wie z. B. Vorgänger- und Nachfolgerbeziehungen, darstellen.

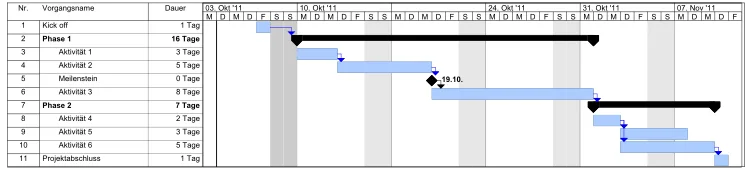

Beispiel für ein Gantt-Diagramm:

Stellen Sie sich vor, ein Projekt besteht aus drei Hauptaufgaben:

  1. Projektplanung: Dauer 10 Tage
  2. Produktentwicklung: Dauer 30 Tage
  3. Testphase: Dauer 15 Tage

Das Gantt-Diagramm würde diese Aufgaben als Balken darstellen, wobei jeder Balken die Dauer der Aufgabe anzeigt. Die Testphase könnte beispielsweise nach der Produktentwicklung beginnen, was durch eine Abhängigkeit zwischen den Balken angezeigt wird.

Unterschiede zwischen Gantt-Diagramm, Netzplan und Projektstrukturplan (PSP):

  • Gantt-Diagramm vs. Netzplan:
    • Ein Gantt-Diagramm stellt hauptsächlich die Dauer der Aktivitäten dar, aber die Abhängigkeiten zwischen den Aktivitäten sind nur eingeschränkt sichtbar. Im Gegensatz dazu zeigt ein Netzplan detailliert die Abhängigkeiten zwischen den Aktivitäten und die Reihenfolge der Aufgaben in einer graphischen Netzwerkstruktur.
  • Gantt-Diagramm vs. Projektstrukturplan (PSP):
    • Der Projektstrukturplan (PSP) zeigt die sachliche Struktur des Projekts, indem er die Aktivitäten in Teilprojekte und Arbeitspakete gliedert. Er stellt jedoch nicht die zeitliche Abfolge der Aufgaben dar, während das Gantt-Diagramm die zeitliche Reihenfolge und Dauer der Aktivitäten fokussiert.

Vorteile eines Gantt-Diagramms:

  • Visuelle Klarheit: Es bietet eine einfache visuelle Darstellung der Projektzeitlinie und macht die Dauer der einzelnen Aktivitäten sowie den gesamten Projektverlauf leicht verständlich.
  • Erkennung von Engpässen: Durch die Darstellung der Dauer der Aufgaben lassen sich Engpässe und überlappende Aufgaben schnell erkennen, die möglicherweise den Projektzeitplan gefährden.
  • Einfaches Monitoring: Projektmanager können den Fortschritt der Aufgaben schnell überwachen und feststellen, ob das Projekt im Zeitplan liegt oder ob Anpassungen erforderlich sind.
  • Zuweisung von Ressourcen: Das Gantt-Diagramm hilft dabei, Ressourcen und Kapazitäten effizient zu planen, da es den zeitlichen Verlauf jeder Aktivität darstellt.

Nachteile eines Gantt-Diagramms:

  • Abhängigkeitsdarstellung: Gantt-Diagramme bieten eine eingeschränkte Darstellung von Abhängigkeiten zwischen Aktivitäten. Es wird schwierig, komplexe Abhängigkeitsstrukturen oder Kombinationen von Aufgaben darzustellen, die in einem Netzplan besser erkennbar sind.
  • Komplexität bei großen Projekten: Bei großen Projekten mit vielen Aktivitäten und Meilensteinen kann das Gantt-Diagramm unübersichtlich und schwer zu lesen werden.
  • Fehlende Detailtiefe: Ein Gantt-Diagramm bietet keine detaillierte Analyse von Ressourcen, Kosten oder Risiken, die für das vollständige Projektmanagement erforderlich sein könnten.

Hinweise zur Praxis:

  • Integration in Projektmanagement-Software: Moderne Projektmanagement-Software, wie Microsoft Project, Trello oder Asana, bietet integrierte Gantt-Diagramm-Tools, die die Verwaltung von Projekten erheblich vereinfachen.
  • Verwendung bei kleineren und mittleren Projekten: Ein Gantt-Diagramm eignet sich besonders gut für kleinere bis mittelgroße Projekte, bei denen die Anzahl der Aktivitäten überschaubar bleibt.
  • Regelmäßige Aktualisierung: Um den Überblick zu behalten, sollten Gantt-Diagramme regelmäßig aktualisiert werden, insbesondere bei Änderungen im Zeitplan oder bei verschobenen Aufgaben.
